一、 输送机基本功能：

该淋雨检测输送机根据工况要求：

总长：轴心距60m，宽度（有效）500mm，保证极限双线满载50吨，速度3-6米/分钟。

二、 输送机机架：

1、机头机尾采用镀锌钢板框架结构；

2、侧板采用16#镀锌槽钢，支脚16#镀锌槽钢，连接梁采用8#镀锌槽钢制作,导向护栏采用直径50mm不锈钢管制作，机头、机尾、侧边盖板采用花纹板制作。

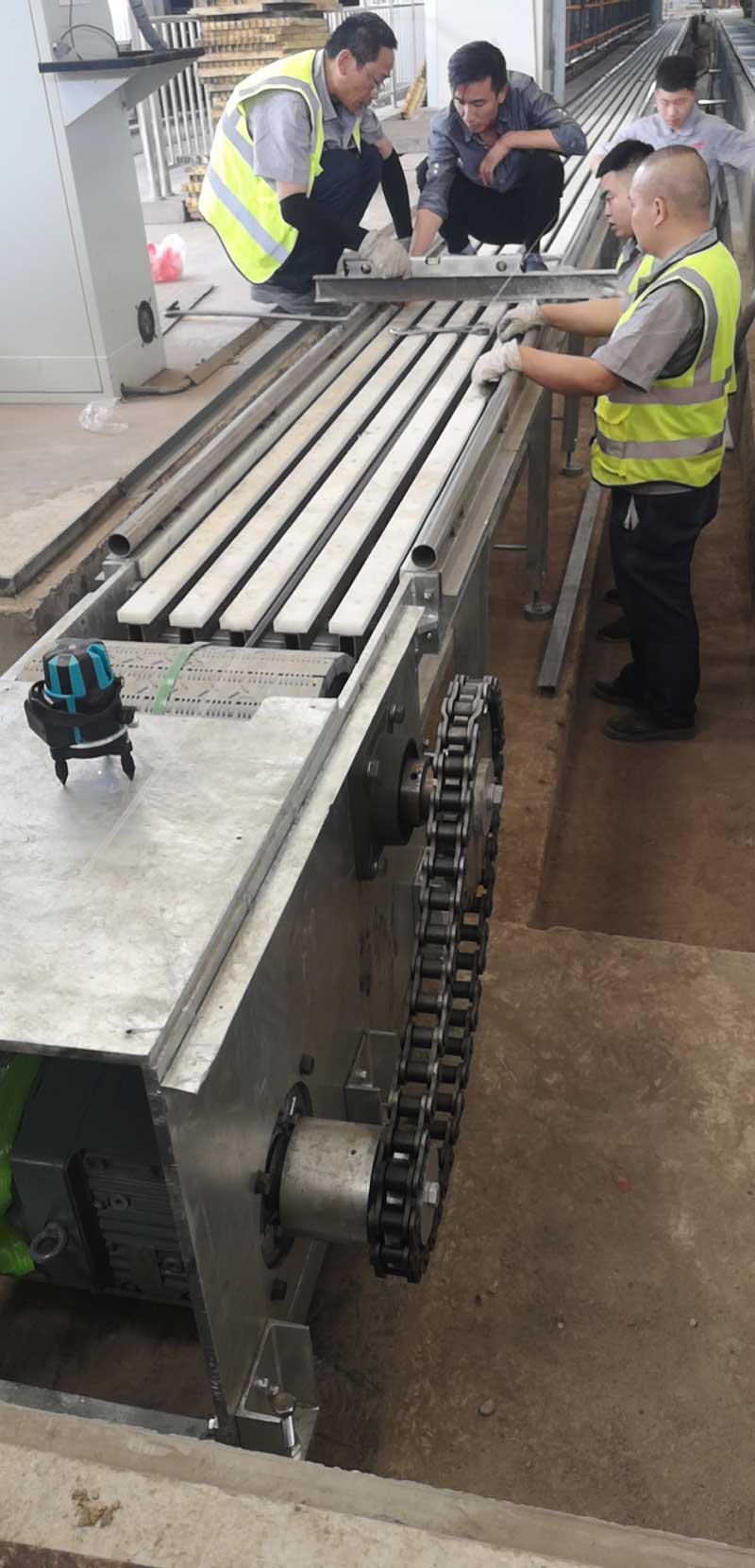

机头轻量结构

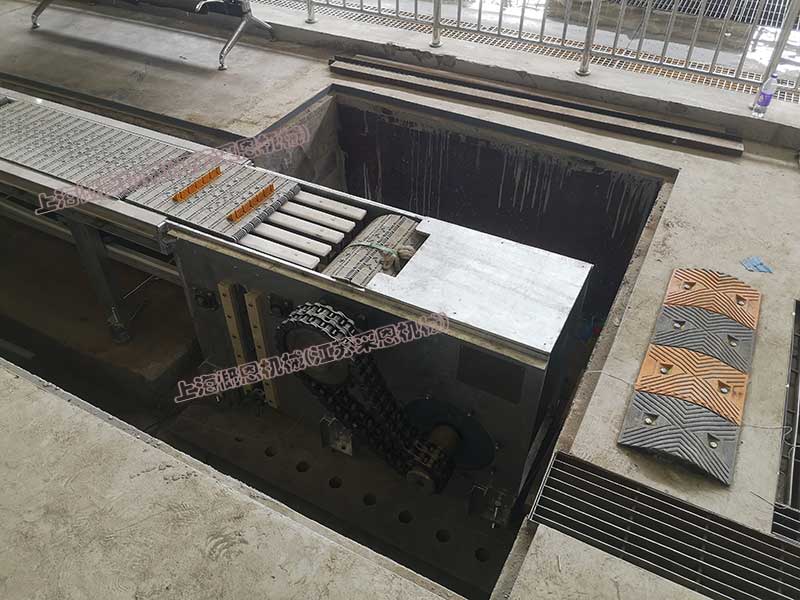

轻量化机尾

3、输送带采用慨恩机械NC-EE650-PA-W输送带，厚度30mm节距65mm，极限拉力70000N。加增强钢片16片（双列总计）总共拉断力810000N。耐水，油（汽油，机油），耐温：+149℃--40℃；

三、 轨道：采用慨恩机械NC-W06，NC-W8020型道，材质UHMW-PE500。

四、 减速马达：德国SEW-15KW ;根据输送带以轨道摩擦系数1.3计算，加安全系数100%，0.26系数，满载50吨，马达需13000N牵引力的转速8.7，该减速输出13300NM加驱动链轮11:22，马达可输出双倍扭矩，马达安全系数超过200%。

五、 主被动轴：采用碳钢镀锌，蘸火加硬处理，方轴，98x98mm，齿轮：20T，节圆直径417mm。

六、 导向滚筒：直径170mm的UHMW-EP500,制作。

主要配件	品牌	型号
输送带	NEW CHAINS	NC-EE650-PAW
输送带轮	NEW CHAINS	NC-EE650 20T 98/98
主动马达	德国SEW	15KW K127DRE180M4/V，速比136.14，11转/分钟，输出扭矩13300Nm，安全使用系数1.0
从动马达	德国SEW	3KW KA97DRE100LC4，3.0Kw，速比153.21，9.5转/分钟，输出扭矩3010Nm，空心轴直径70mm

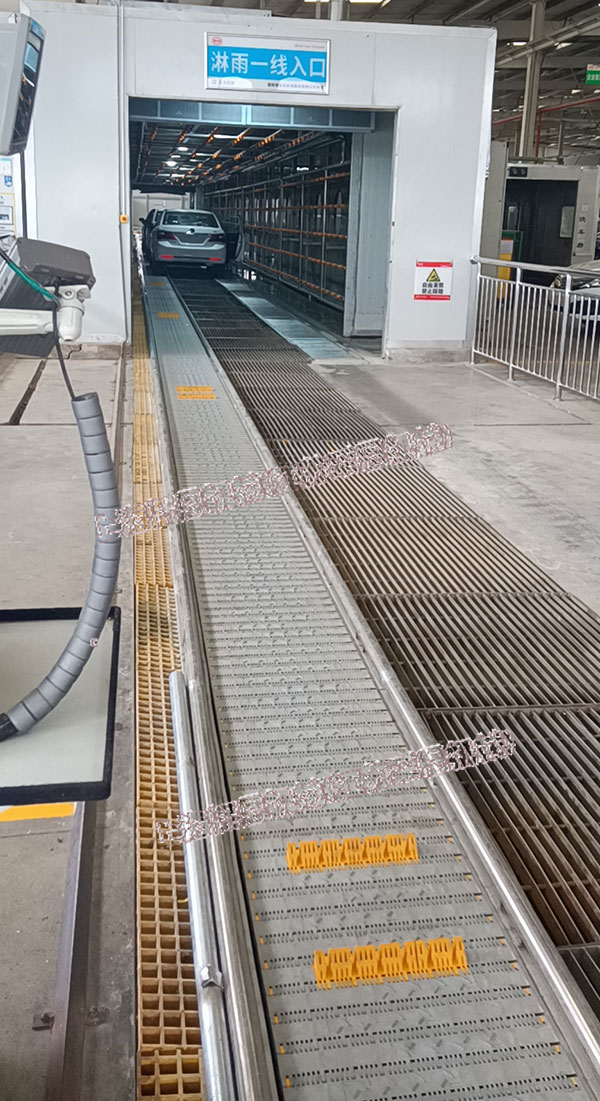

淋雨线输送链板带技术说明

七、 输送带结构说明：

该输送链板带采用PA-W为基材，经高强度纤维，高韧性的改良后，其强度大增，可达到：61MPa；，总长：轴心距60m，宽度（有效）500mm，采用直径10mm不锈钢插销连接，加碳钢连接增强片，每排8片，8片共计抗拉强度305620N且钢片与齿轮相啮合，使其强度可达到充分。总计自重3500kg。总计抗拉强度611240N！

八、 输送链板带承载：

1、 输送链板带500mm宽，可承受拉力611240N；根据理论链板与UHMW-PE500轨道干燥摩擦阻力0.13的系数，加两倍安全系数合计0.26的摩擦系数计算（我公司现研发并推出的UHMW-PE500耐磨损超过尼龙6，四倍）：

611240N/0.26=2350923N，按齿轮驱动效率70%计算：1645646N

总结：该输送链板带的最大载荷：理论超过150吨。

九、 被输送物：

被输送物为乘用汽车 ，最大满载15部！按每部汽车平均2.5吨计算：共计35吨。输送带抗拉能力大于被输送物3倍，超国家标准。

十、 由此最终结论：

该输送链板输送带的理论推算，大于被输送物重量的3倍以上，该输送带可以作为该项目的主要传送备件。
